Проблема
После завершения строительства предприятие столкнулось с проблемой недостаточного охлаждения системы конденсаторов холодильных машин. Возникла необходимость в строительстве дополнительной градирни, а, следовательно, в увеличении объема перекачиваемой воды через новую градирню и существующие теплообменные аппараты, рассчитанные на заведомо меньший объем воды.
Решение
Чтобы решить задачу эффективно, специалистами технической службы ООО «ВАРМ» было произведено моделирование процессов системы охлаждения с существующими теплообменниками. Результаты были проанализированы, согласованы с предприятием, и на их основе был произведен перерасчет гидравлической и теплопередающей способности существующих теплообменных аппаратов. По итогам было принято решение об увеличении пакета пластин. Часть существующих пластин низкого гидравлического сопротивления убрать из теплообменников и заменить их на пластины с высоким гидравлическим сопротивлением. Это необходимо для компенсации падения коэффициента теплопередачи от снижения скорости потока в каналах из-за существенного увеличения числа каналов, необходимых для пропускания возросшего объема воды от новой градирни.

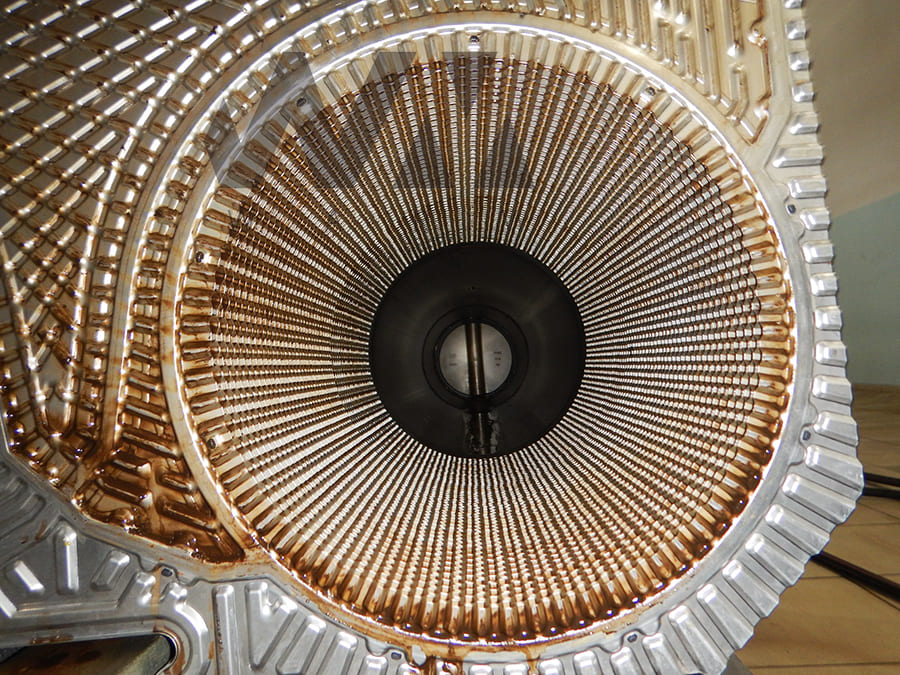

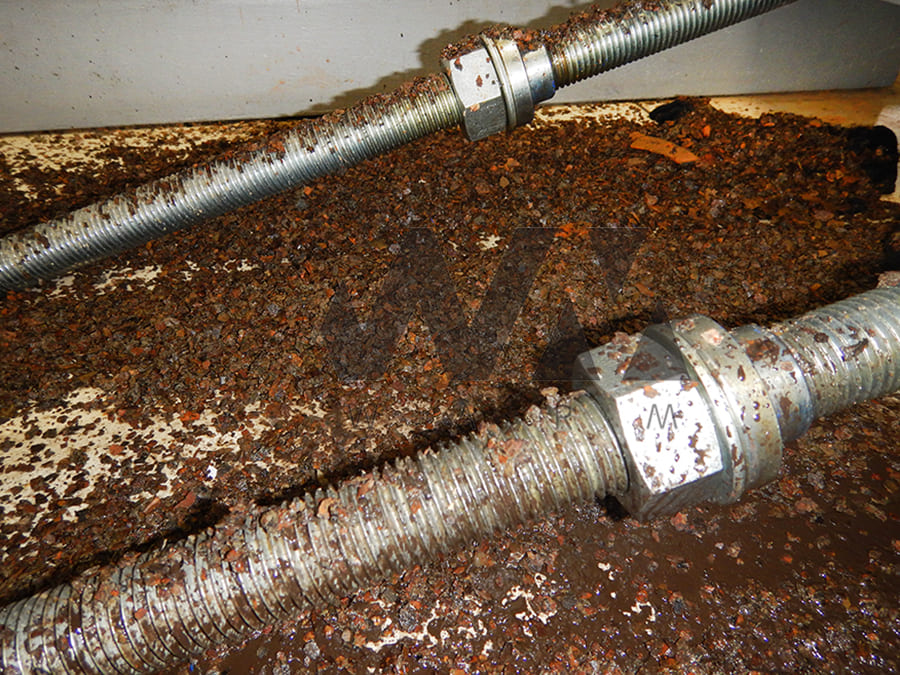

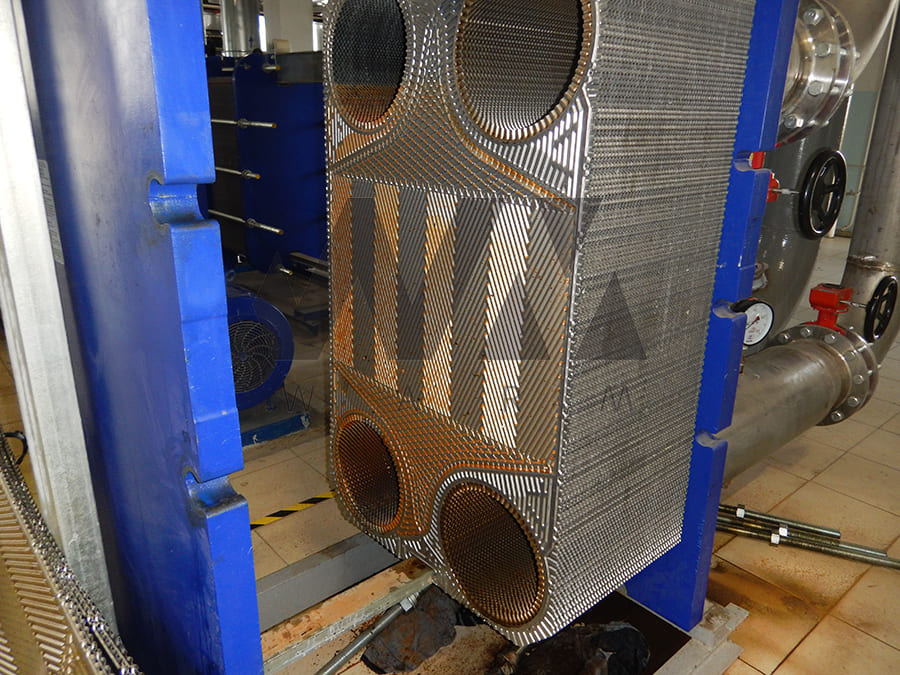

В процессе проведения работ все теплообменные аппараты были разобраны, и из них изъяты пакеты пластин и уплотнений. Благодаря комплексному моющему составу «ВАРМ» и опыту специалистов сервисной службы, все бывшие в работе пластины отмыты и отполированы до состояния новых. После обслуживания пакеты пластин и уплотнений были сформированы с дополнительными пластинами и установлены в теплообменные аппараты с соблюдением всех регламентов сборки и введения в эксплуатацию.
Результат
Тестовый запуск произошел в июне 2020 года и сразу показал улучшение температурного режима системы конденсаторов холодильных машин. Снизилось давление в контуре высокого давления хладагента и, следовательно, нагрузка на дорогостоящие компрессоры. На момент написания отчета прошел почти год, в самый жаркий период летних месяцев при окружающей температуре воздуха на точке забора воздуха градирни свыше +38 градусов все системы работают в штатном режиме, перегрева оборудования нет, а давление контура конденсации не превышало допустимых порогов.
Стоимость проекта чуть более 1 млн руб. с НДС (на июнь 2020 года).
