Задача
Огромный ассортимент выпускаемых напитков на современном рынке заставляет производителей использовать различные виды упаковки и тары. Одним из самых популярных, на сегодняшний день, видов является ПЭТ-тара. Крупные предприятия могут позволить приобрести собственное оборудование и наладить производство собственной ПЭТ-тары имеющей фирменный дизайн, размеры и форму!
Оборудование для выдува ПЭТ тары включает в себя компрессорную станцию, которая представляет собой комплекс оборудования, обеспечивающего производство очищенного сжатого воздуха давлением 40 бар. Который используется непосредственно для придания формы будущей бутылке.
На одном из предприятий Крансодарского края, в связи с трудными климатическими условиями и непрерывным режимом работы стали происходить аварийные срабатывания автоматики в связи с перегревом системы охлаждения компрессорной станции свыше 50 градусов. Каждое такое срабатывание влечет за собой полную остановку производства бутылок, а следовательно может повлечь полную остановку линии розлива предприятия, в случае накопления аварийных срабатываний и последующих остановок.

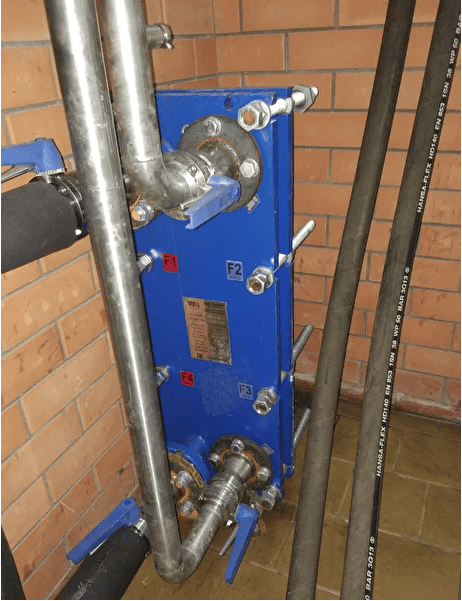

На фото 1: Теплообменник, разделяющий контура охлаждения компрессора и системы централизованного хладоснабжения предприятия.
Решение
Поршневой компрессор с жидкостным охлаждением работает в режиме повышенных температур. Имеет собственную "сухую" градирню с производительностью не мощности которой оказалось недостаточно, для удовлетворения потребности системы охлаждения компрессора. Связано это с повышенной температурой воздуха в летний период. Т.к. внутренняя система охлаждения использует полипропиленгликоль в качестве хладоносителя, было решено подключить рубашку охлаждения компрессора к системе охлаждения предприятия посредством пластинчатого теплообменника ВАРМ и модуля автоматического управления потока охлаждающей жидкости состоящего из клапана, насоса и датчика температуры контура охлаждения.
Результат
Результат В самый жаркий период Июль - Август, не было зафиксировано ни одного сигнала аварийного перегрева. Работа компрессора бесперебойна и безопасна. Температур системы охлаждения не превышает 35 градусов. предприятие работает в штатном режиме. Нагрузка на общую систему хладоснабжения, учитывая ее объем, фактически не заметна. От части благодаря тому, что автоматизированная система управления теплообменным аппаратом открывает клапан подачи хладоносителя только в самые пиковые режимы работы. Более того, из-за общего снижения температуры охлаждающей жидкости в емкости ОЖ компрессора - снизился риск выхода из строя подшипниковых узлов компрессора, а так же смазочное масло имеет меньший износ, что приведет к увеличению общего срока службы компрессорной установки.

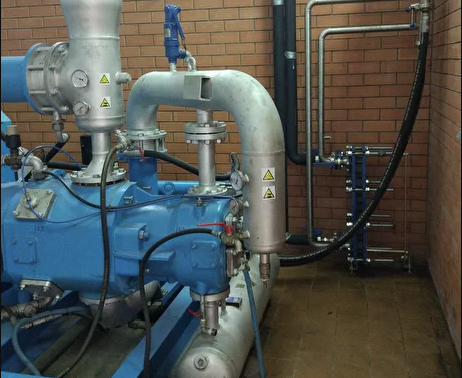

На фото: Общий вид компрессорной станции с установленным теплообменным аппаратом ООО "ВАРМ"
