Спиральный теплообменник AW‑SHE256‑3‑1900
Разработан специально для тяжёлых технологических условий — в частности, для системы охлаждения установки улавливания бензола на коксохимическом производстве. Высокая рабочая площадь, продуманная внутренняя геометрия и применение коррозионностойкой стали AISI 316 обеспечивают надёжность, эффективность и длительный срок службы аппарата даже в напряжённых режимах эксплуатации. Аналогичные решения также успешно применяются на участках улавливания аммиака из коксохимического газа — там, где требуется стабильный отвод тепла при значительных объёмах перерабатываемых сред.

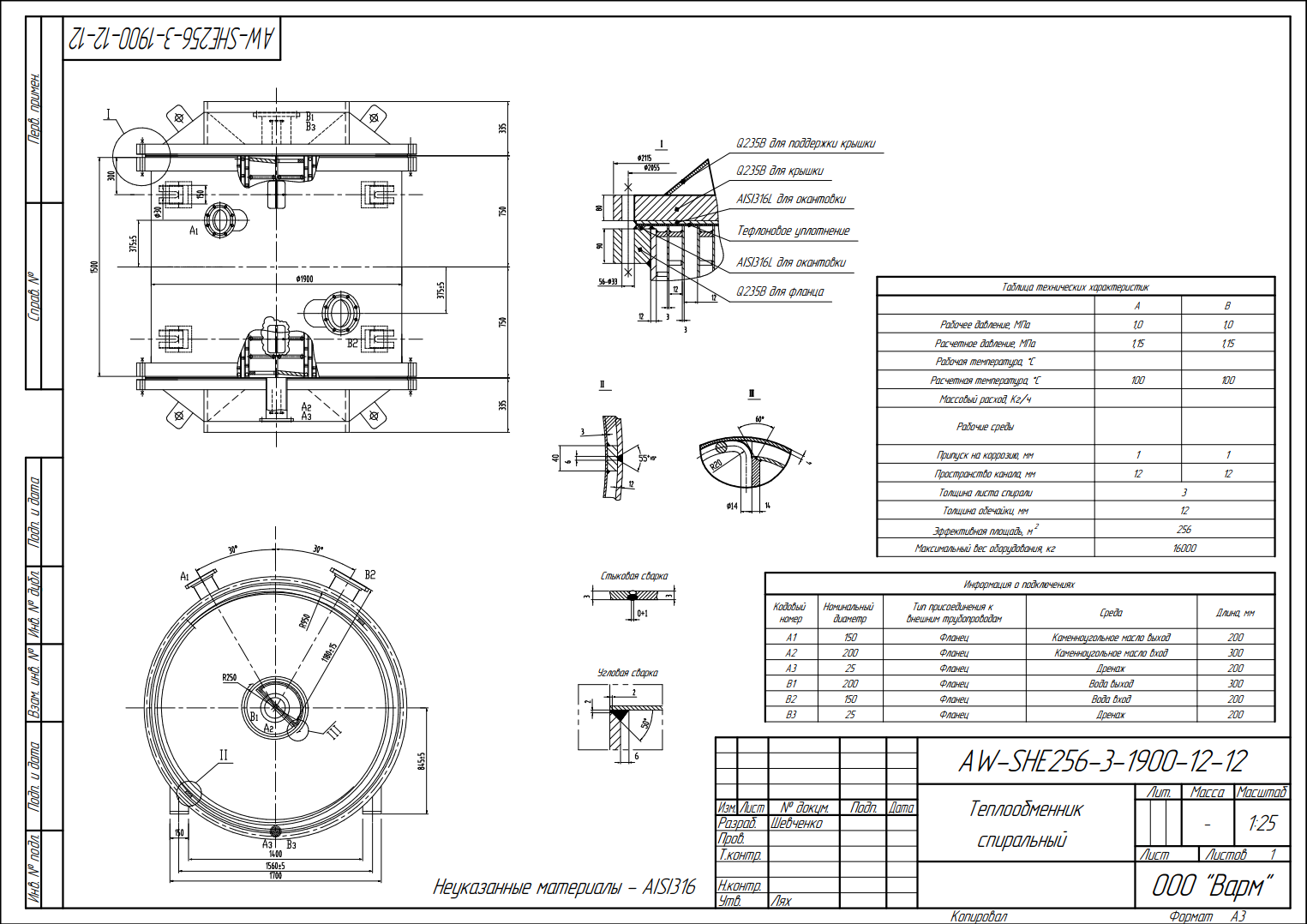

Ключевые характеристики
Площадь теплообменной поверхности: общая — 265 м², рабочая — 256 м². Большая площадь гарантирует высокую интенсивность теплопередачи и позволяет справляться с большими тепловыми нагрузками.

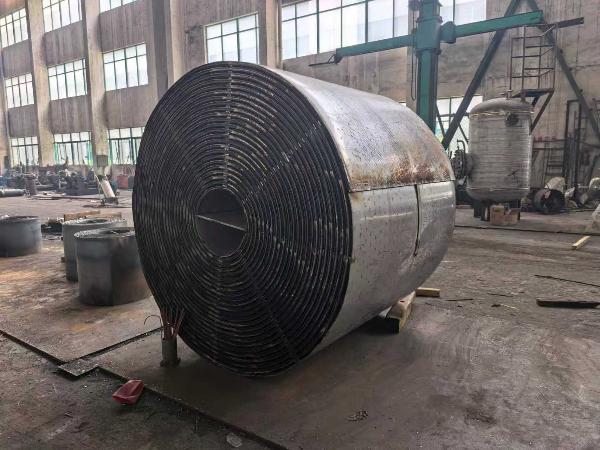

Габариты спирали: диаметр намотки — 1900 мм, ширина спирального листа — 1500 мм. Такая геометрия формирует протяжённые спиральные каналы, обеспечивающие равномерное распределение потоков и эффективное охлаждение.
Толщина спирали: 3 мм — оптимальный параметр, сочетающий механическую прочность и высокую теплопередачу.

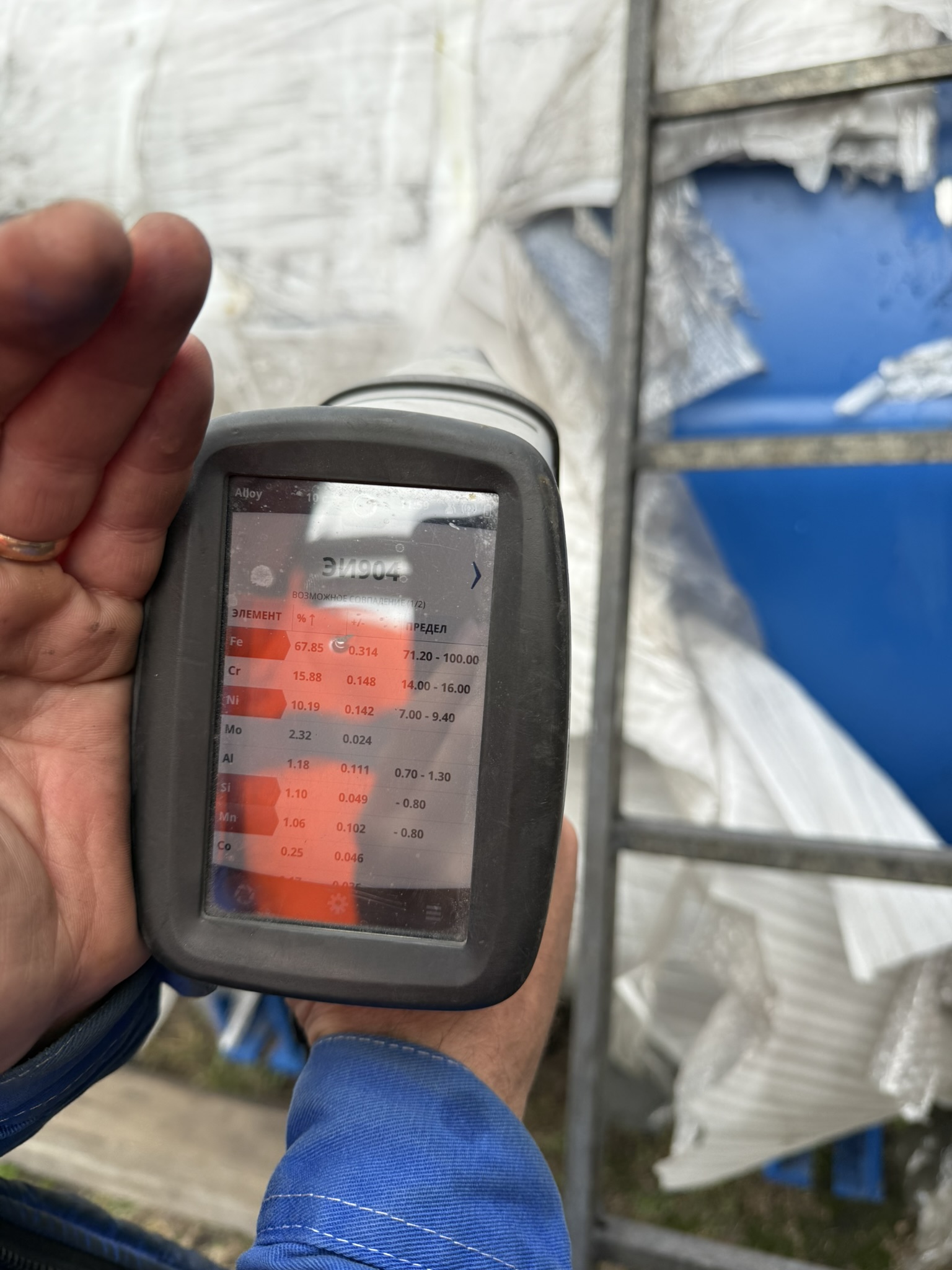

Материалы: спираль, обечайка, патрубки и фланцы выполнены из нержавеющей стали AISI 316 — это повышает коррозионную стойкость и долговечность оборудования, в том числе при работе с агрессивными средами.
Конструкция каналов: аппарат двухконтурный, с двумя симметричными каналами и зазором 12 мм/12 мм по каждому контуру. Такая схема обеспечивает сбалансированный проток сред и стабильную работу при высоких расходах.
Особенности конструкции и принцип работы

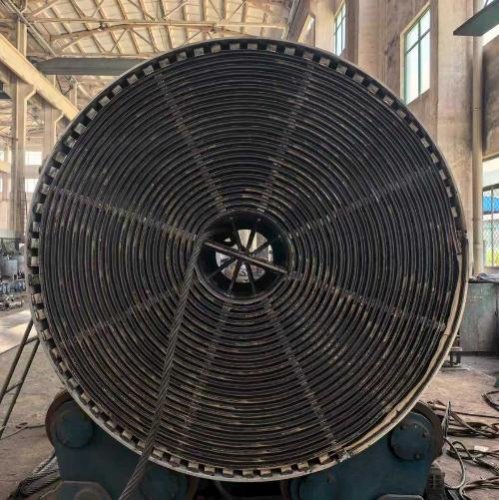

Ключевая особенность модели — специальная внутренняя схема расположения дистанционных элементов (пинов и стацев). Эти элементы нормируют зазор между витками спирали и одновременно создают турбулизацию потоков в обоих контурах. В результате достигается максимально эффективный отвод тепла даже при большом протоке рабочих сред, а также снижается риск образования застойных зон.

Конструкция аппарата рассчитана на выдерживание высоких межконтурных перепадов давления без потери геометрической формы. Это критически важно для коксохимических производств, где параметры сред могут существенно колебаться, а стабильность работы теплообменника напрямую влияет на безопасность и эффективность всего технологического цикла.

Назначение и преимущества
Теплообменник AW‑SHE256‑3‑1900 предназначен прежде всего для систем охлаждения в коксохимической промышленности — в частности, для установок улавливания бензола. В этом процессе требуется стабильно отводить значительное количество тепла, сохраняя при этом герметичность и надёжность оборудования. Кроме того, аналогичные решения эффективно используются на участках улавливания аммиака из коксохимического газа: здесь аппарат обеспечивает точный контроль температурного режима и стабильную работу даже при высоких концентрациях агрессивных компонентов в газовой фазе.

Преимущества модели:
Высокая производительность: рабочая площадь 256 м² позволяет эффективно справляться с большими объёмами теплопереноса.
Устойчивость к перепадам давления: конструкция сохраняет геометрию и герметичность даже при значительных межконтурных перепадах.
Эффективная турбулизация потоков: за счёт дистанционных элементов достигается интенсивный теплообмен и минимизируется риск локальных перегревов или переохлаждений.
Долговечность и коррозионная стойкость: применение стали AISI 316 обеспечивает надёжную работу в агрессивных средах и при высоких нагрузках.
Оптимизация под большие протоки: симметричные каналы с зазором 12 мм позволяют пропускать значительные объёмы сред без чрезмерного роста гидравлического сопротивления.

Важные аспекты эксплуатации
Эксплуатация спирального теплообменника AW‑SHE256‑3‑1900 требует чёткого понимания его рабочих принципов и строгого контроля технологических параметров. Для обеспечения стабильной и безопасной работы необходимо:
регулярно отслеживать входные и выходные температуры и давления рабочих сред;
контролировать расходы по обоим контурам, чтобы не выходить за расчётные режимы;
своевременно проводить диагностику состояния каналов и дистанционных элементов;
соблюдать регламентные процедуры обслуживания, предусмотренные производителем.
Такой подход позволит максимально раскрыть потенциал оборудования, избежать аварийных ситуаций и продлить срок его службы.
