Теплообменники из графита: Основные особенности и применение

Введение

Теплообменники из графита являются ключевыми компонентами в системах теплопередачи, используемых в различных отраслях промышленности. Благодаря уникальным свойствам графита, таким как высокая теплопроводность, устойчивость к коррозии и механическая прочность, эти устройства обеспечивают надежный и эффективный теплообмен даже в самых агрессивных условиях эксплуатации. В этой статье мы подробно рассмотрим конструкцию графитовых теплообменников, их основные особенности, области применения, требования к графиту, а также процесс пропитки графитовых блоков фенольной смолой. Особое внимание уделим вопросам обслуживания, ремонта и расчета теплообменников.

Конструкция графитовых теплообменников

Схемы расположения отверстий

Графитовые теплообменники состоят из графитовых блоков, в которых просверлены отверстия для прохождения теплоносителей. В зависимости от конкретного применения и требований к теплообмену используются различные схемы расположения отверстий:

- Прямоточная схема: отверстия для теплоносителей располагаются параллельно друг другу, и теплоносители движутся в одном направлении. Это обеспечивает простой и эффективный теплообмен с минимальными гидравлическими потерями.

- Противоточная схема: отверстия расположены так, что теплоносители движутся в противоположных направлениях. Такая схема обеспечивает максимальную разницу температур между теплоносителями, что способствует более эффективному теплообмену.

- Перекрестная схема: отверстия расположены под углом, что позволяет потокам теплоносителей пересекаться. Это решение позволяет достичь баланса между эффективностью теплообмена и гидравлическим сопротивлением, что особенно важно в системах с высокими требованиями к производительности.

 Материалы для уплотнений

Для обеспечения герметичности и надежности работы графитовых теплообменников между блоками графита используются различные материалы для уплотнений, которые должны быть устойчивыми к агрессивным средам и высоким температурам:

- Фторопласт (PTFE): этот материал обладает высокой химической стойкостью и хорошими уплотнительными свойствами, что делает его идеальным для использования в агрессивных химических средах.

- Эластомеры: различные резиновые материалы, такие как EPDM или Viton, применяются в зависимости от конкретных условий эксплуатации и состава рабочих сред.

- Графитовые прокладки: обеспечивают дополнительную стойкость к высоким температурам и агрессивным средам, что особенно важно в условиях экстремальных температурных режимов и химической активности.

Основные области применения

Производство хлорной и фосфорной кислот
Графитовые теплообменники широко используются в производстве хлорной и фосфорной кислот благодаря их высокой коррозионной стойкости. В процессе производства этих кислот требуется охлаждение агрессивных сред, что делает графитовые теплообменники незаменимыми в данном применении.

Гальванические покрытия
На заводах по производству гальванических покрытий графитовые теплообменники применяются для поддержания температурного режима ванн с агрессивными растворами. Высокая устойчивость графита к коррозии позволяет эффективно использовать такие теплообменники в агрессивных средах, таких как гальванические ванны.

Производство серной кислоты
В производстве серной кислоты графитовые теплообменники используются для охлаждения агрессивной среды. Благодаря высокой коррозионной стойкости и теплопроводности графита, эти устройства обеспечивают надежную и эффективную работу в условиях высокой химической активности.

Фармацевтическое производство
В фармацевтическом производстве графитовые теплообменники применяются в процессах синтеза и очистки фармацевтических препаратов. Высокая чистота и устойчивость к агрессивным химическим веществам делают графитовые теплообменники идеальными для использования в фармацевтической отрасли, где требуется поддержание строго контролируемых условий.

Требования к графиту для теплообменников

Высокая теплопроводность
Графит должен обладать высокой теплопроводностью, чтобы эффективно передавать тепло между теплоносителями. Это свойство обеспечивает максимальную эффективность теплообмена и позволяет снизить энергетические затраты.

Устойчивость к коррозии
Графит должен быть устойчив к воздействию агрессивных химических веществ, таких как кислоты, щелочи и органические растворители. Это свойство позволяет использовать графитовые теплообменники в условиях высокой химической активности, обеспечивая долговечность и надежность устройств.

Механическая прочность
Графитовые блоки должны иметь достаточную механическую прочность, чтобы выдерживать давление и механические нагрузки в процессе эксплуатации. Это особенно важно для обеспечения долговечности и надежности теплообменников в условиях высоких давлений и температурных колебаний.

Температурная стабильность
Графит должен сохранять свои свойства в широком диапазоне температур. Высокая температурная стабильность позволяет использовать графитовые теплообменники в условиях экстремальных температурных режимов без риска деформации или разрушения материала.

Низкая пористость и химическая чистота
Графит должен иметь низкую пористость, чтобы минимизировать проникновение агрессивных сред внутрь материала. Это помогает предотвратить разрушение и деградацию графита. Химическая чистота графита также важна, чтобы избежать взаимодействия с рабочими средами и сохранить стабильность свойств материала в процессе эксплуатации.

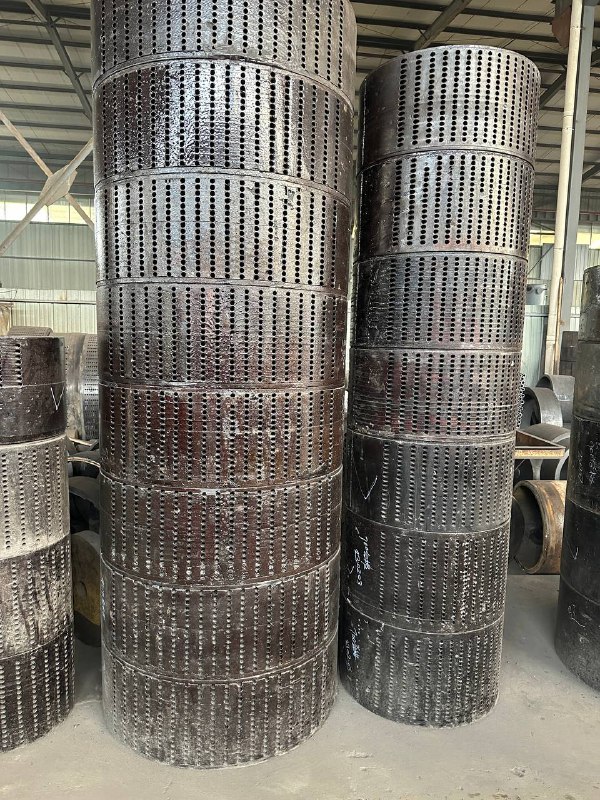

Пропитка графитовых блоков фенольной смолой

Улучшение свойств графита
Пропитка графитовых блоков фенольной смолой является важным процессом, который значительно улучшает эксплуатационные характеристики материала. Пропитка фенольной смолой повышает коррозионную стойкость, механическую прочность и термическую стабильность графитовых блоков.

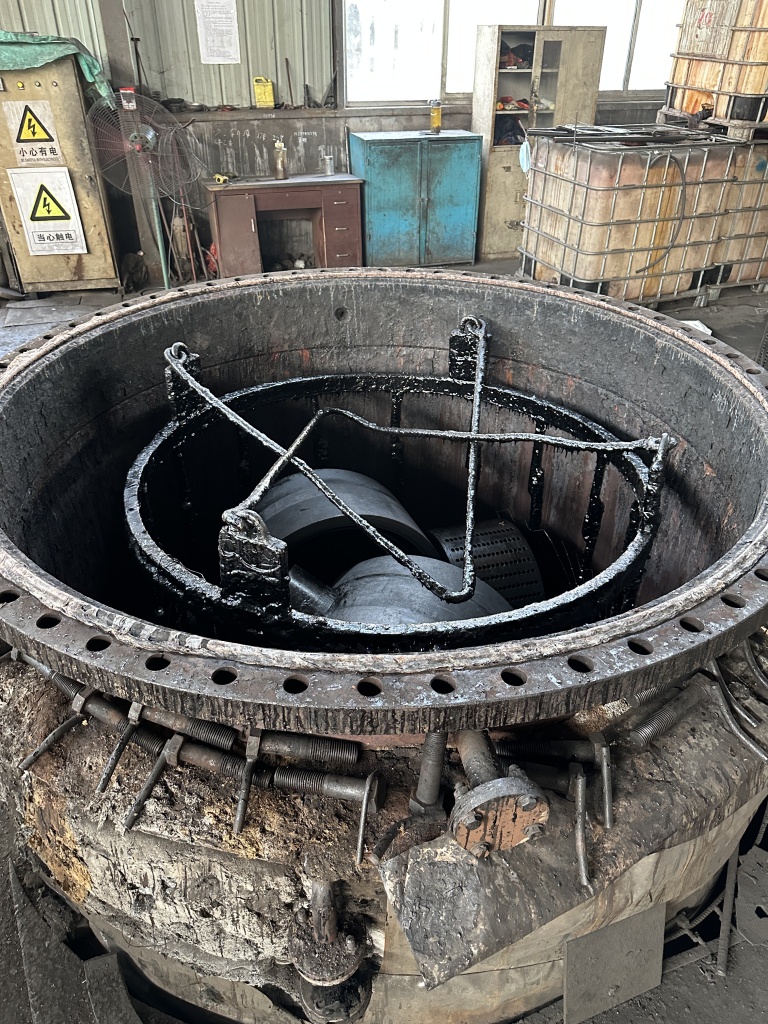

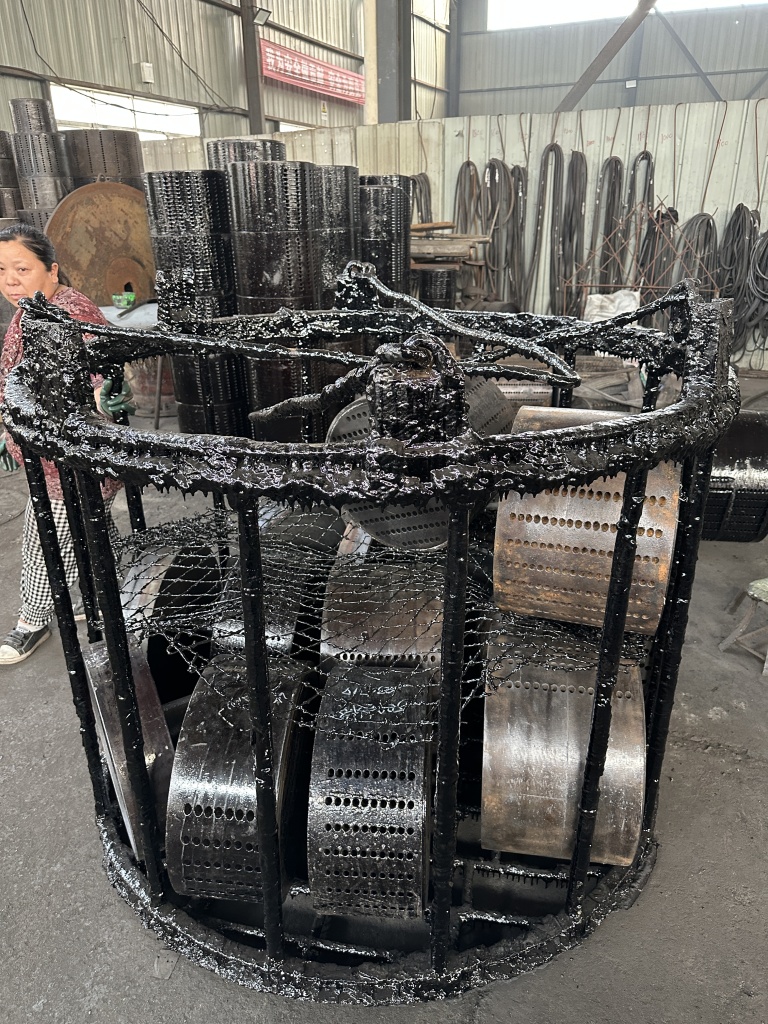

Процесс пропитки
Процесс пропитки фенольной смолой включает заполнение пор графита, что предотвращает проникновение агрессивных химических веществ внутрь материала и укрепляет структуру графитовых блоков. Это снижает пористость и улучшает герметичность, что особенно важно для обеспечения надежной и безопасной работы теплообменников.

Преимущества пропитки
Пропитка фенольной смолой позволяет значительно улучшить свойства графита, делая его более пригодным для использования в агрессивных средах и при высоких температурах. Это увеличивает долговечность и надежность графитовых теплообменников, снижает затраты на обслуживание и ремонт, а также повышает общую эффективность тепловых процессов.

Обслуживание и ремонт графитовых теплообменников

Обслуживание теплообменника из графита
Для обеспечения долгой и надежной работы графитовых теплообменников необходимо регулярное обслуживание. Это включает в себя проверку состояния уплотнений, очистку теплообменных поверхностей от загрязнений и накипи, а также мониторинг состояния графитовых блоков. Регулярное обслуживание помогает предотвратить поломки и продлить срок службы оборудования.

Ремонт теплообменника из графита
В случае возникновения неисправностей или повреждений графитовые теплообменники подлежат ремонту. Ремонт включает замену поврежденных графитовых блоков, уплотнений и других компонентов. Важно использовать оригинальные запасные части графитового теплообменника, чтобы обеспечить соответствие высоким стандартам качества и надежности.

Запасные части графитового теплообменника
Для обеспечения бесперебойной работы графитовых теплообменников необходимо иметь в наличии запасные части. К ним относятся графитовые блоки, уплотнения, крепежные элементы и другие компоненты, которые могут потребоваться для ремонта и обслуживания оборудования. Использование качественных запасных частей гарантирует надежность и долговечность теплообменников.

Заключение

Графитовые теплообменники представляют собой незаменимые устройства для эффективного и надежного теплообмена в различных отраслях промышленности. Их уникальные свойства, такие как высокая теплопроводность, устойчивость к коррозии и механическая прочность, делают их идеальными для работы в агрессивных средах и при высоких температурах. Пропитка графитовых блоков фенольной смолой значительно улучшает эксплуатационные характеристики материала, что повышает надежность и долговечность теплообменников.

Если вы ищете надежные и долговечные решения для ваших производственных нужд, купить теплообменник из графита – это отличный выбор. Для получения дополнительной информации или для покупки графитовых теплообменников, свяжитесь с нами через наш сайт или позвоните по указанным контактным номерам. Наши специалисты помогут вам выбрать оптимальное решение для ваших задач и обеспечат профессиональную консультацию по всем вопросам, связанным с графитовыми теплообменниками.
